互感器综合测试仪检测方法


 常规互感器测试仪的检查方法是电流法,从原理上讲是一种容易理解可行的检查方法,但是随着系统容量的增加,电流互感器的一次电流越来越大,最大可达数万安培;现场加电流至数百安培已有困难,数千安培或数万安培几乎不可能,况且体积庞大,重量重达几百公斤或几吨,现场使用更为困难,如采用小电流法,由于电流互感器磁感度、线性度、阻抗、漏抗的影响会使电流互感器误差骤增,失去了变比检查的意义。

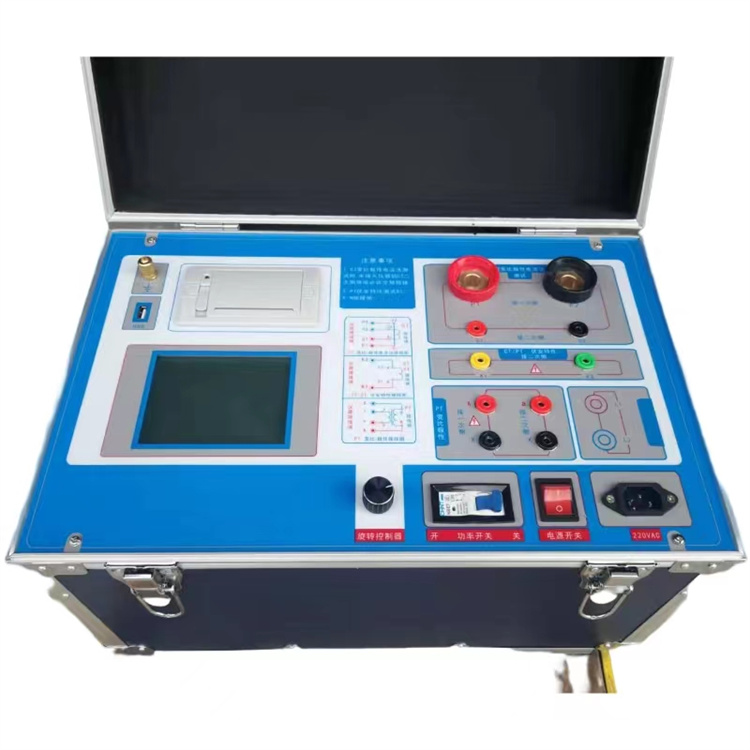

互感器综合测试仪就是我公司总结国内外互感器特性,运用目前最新研究理论及成果,结合现场使用的要求研制而成的,它有如下特点:
1、采用电压测量法,体积小重量轻,便携式,满足现场工作轻便性要求。
2、电压波形由单片机程序产生,干净纯正,免除了电网干扰。
3、内部采用恒压源,读数稳定。。
4、适用于从几十安培至几万安培的所有电流互感器。
5、能直接显示变比值。
6、电子法测量电流互感器极性,简单直观。
二、使用方法
变比测量使用方法:
1、接线方法:红线接电流互感器的二次(K1)极性端。黑线接电流互感器的二次(K2)端;黄色线接电流互感器的一次(L1)极性端,绿线接电流互感器的一次(L2)端。
注意:如果互感器一次是穿心形式,则黄线从极性端(P1或L1)穿进,再与绿线短接即可。
2、接好线后,插上电源,打开电源开关。按面板测量按键,等待大约10秒后,面板上数码管即显示出测量的结果(显示变比值,如100/5直接显示20,100/1直接显示100),同时面板的极性指示灯显示互感器此时的接线方式及极性。
3、如果要重复测量时,请按复位按键,之后再按测量按键即可进行再次测量。
4、观察极性指示灯,如果加极性灯亮,说明红色线或黑色线所接的是加极性,则表示示接线极性错误;如减极性指示灯亮,说明红色线或黑色线所接的是减极性,则表示接线极性正确。
