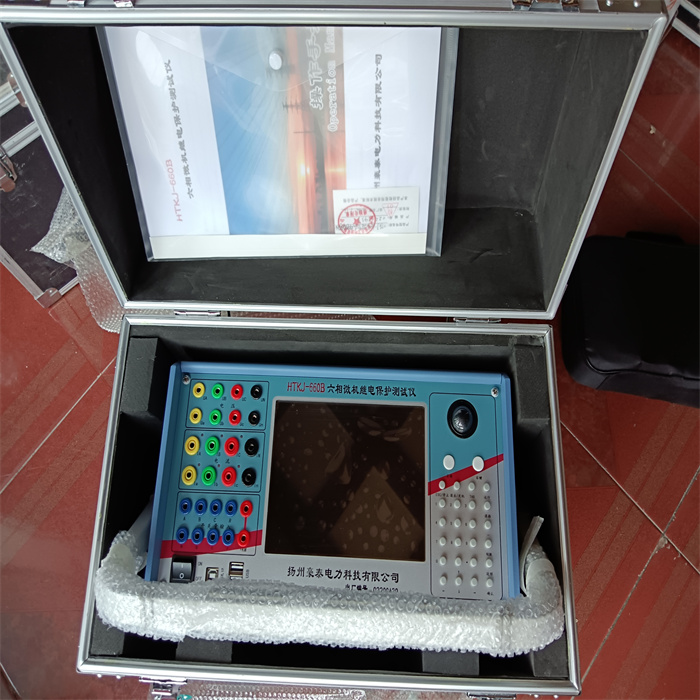

微机继电保护测试仪PC软件的使用说明

微机继电保护测试仪PC软件的使用说明

1.硬件要求

　　PC机至少应具有Pentium200以上，32M内存，显示器分辨率800×600以上，能运行Windows98操作系统的笔记本电脑或台式电脑。

2.硬件连接

　　关闭继电保护测试仪和PC机电源，用9芯通信电缆将PC机串口1与测试仪背板上的PC机通信器连接。然后打开测试仪和PC机电源。在测试仪脱机软件主菜单上选“PC”菜单即进入PC机通信状态。

3.软件运行

　　启动PC机，运行Windows98操作系统，建议将显示器分辨率设为800×600，打开桌面上的“PSZDKJ”文件夹，进入各项子功能菜单即可进行各项试验。

4.交、直流试验

　　该项测试模块可用于交流电压、电流及功率继电器及各种保护装置进行自动或手动试验。也可用于各种直流电压、直流电流继电器的自动或手动试验。

　　该程序是一通用型试验模块，是所有程序中使用功能最强的模块。各相电压、电流的幅值，相位及频率均可自行设定。并可按各自步长按设定的时间进行任意变化，以对各种继电器及保护装置进行任意试验。测定动作值、返回值、动作时间等。试验界面如上图：

　　电压初值为57.73V、电流5A、相位互差120°、频率50Hz。直流可变否标志：在直流一栏内如果选“√”，表示该相输出直流。可变否一栏如选“√”表示该参数将参与变化，不选取则为固定不变。

　　自动试验：程序输出时，参与变化的量将按设定步长和间隔时间自动变化，其他量值固定不变。继电器动作则停止输出，程序自动返回。

　　手动试验：程序连续输出当前值，当点击“增加”按钮时，可变的量即增加一个步长，当点击“减小”按钮时，可变的量即减小一个步长。如果继电器动作，可记录动作值和动作时间，这时测试仪并没有停止输出，操作者可反方向变化参数，直到继电器返回，记录返回值和返回时间。所以手动试验可用来做返回值。

　　试验间隔时间：自动试验时每变化一个步长的间隔时间。打开微机继电保护测试仪参数、保存参数、恢复数据，界面上设置的数据，可以用“保存参数”保存在硬盘文件中，以后可以用“打开参数”调出，界面上的数据在试验时增减后被改变，可用“恢复参数”将数据恢复为初始值。

　　试验时，计算机自动计算并显示线电压、负序电压、零序电压等数据，并显示各相电流、电压的矢量图。矢量图可用“放大镜”进行放大和缩小。
