电容电流测试仪适用于配网中性点不接地系统

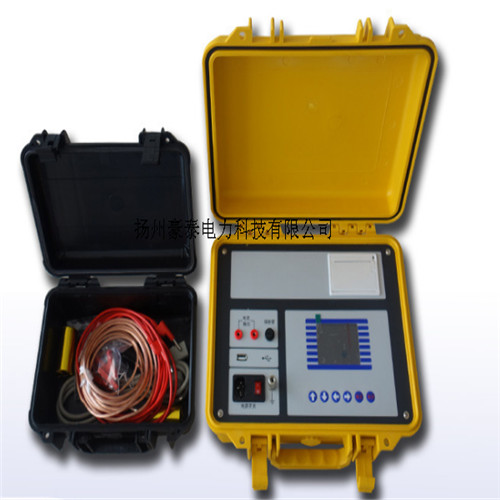

    豪泰生产技术部门：电容电流测试仪适用配网电压等级:6kV、10kV和35kV中压配电网中性点不接地系统。该测试仪采用大屏幕液晶显示，中文菜单，操作非常简便，且体积小、重量轻，便于携带进行户外作业，接线简单，测试速度快，数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。

目前，我国配电系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。据统计，配电网的故障很大程度是由于线路单相接地时电容过大而无法自行息弧引起的。因此，我国的电力规程规定当:3-10KV不直接连接发电机的系统和35、66KV系统，当单相接地电容电流不超过下列数值时，应采用不接地方式;当超过下列数值又需要在接地故障条件下运行时，应采用消弧线圈接地方式。(1)3-10KV钢筋混凝土货金属杆塔的架空线路构成的系统和所有35、66KV系统，10A;(2)3-10KV非钢筋混凝土和金属杆塔的架空线路构成的系统，当电压为:1)3KV和6KV时，30A;2)10KV时，20A;3)3-10KV电缆线路构成的系统，30A。应装设消弧线圈以补偿电容电流，这就要求对配网的电容电流进行测量以做决定。

直接从PT的二次侧测量配电网的电容电流，无需做繁杂的安全措施和等待冗长的调度命令，只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。配网电容电流测试仪由于从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号，同时仪器的输出端可以耐受100V的交流电压，若测量时系统有单相接地故障发生，亦不会损坏PT和测试仪，因而无需做特别的安全措施使这项工作变得安全、简单、快捷，且测试结果准确、稳定、可靠。

另外，配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量配电网的对地电容值。传统的测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。
